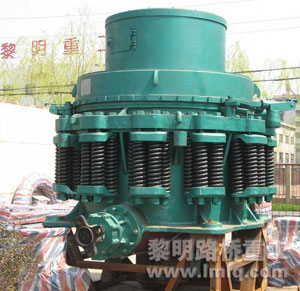

弹簧圆锥破适用于破碎中等以上硬度的各种矿石和岩石。具有结构可靠,生产效率高,调整方便,使用经济等特点。其弹簧保险系统是过载保护装置,可使金属异物通过破碎腔而不危害机器,采用干油或水两种密封形式,使石粉与润滑油隔离,保证可靠工作。破碎腔型式由矿石用途决定,标准型适用于中碎;中型适用于细碎;短头型适用于超细碎。
型号 | 破碎锥直径 | 进料口尺寸 | 更大进料边长 | 出料口调整范围 | 处理能力 | 偏心套转速 | 功率 | 重量 |
(mm) | (mm) | (mm) | (mm) | (t/h) | (r/min) | (kw) | (T) | |
PYB600 | Ф 600 | 75 | 12-25 | 65 | 40 | 356 | 30 | 5 |
PYD600 | Ф 600 | 40 | 2-13 | 35 | 12-23 | 356 | 30 | 5.5 |
PYB900 | Ф 900 | 135 | 15-50 | 115 | 50-90 | 333 | 55 | 11.2 |
PYZ900 | Ф 900 | 70 | 5-20 | 60 | 20-65 | 333 | 55 | 11.2 |
PYD900 | Ф 900 | 50 | 3-13 | 50 | 15-50 | 333 | 55 | 11.3 |
PYB1200 | Ф 1200 | 170 | 20-50 | 145 | 110-168 | 300 | 110 | 24.7 |
PYZ1200 | Ф 1200 | 115 | 8-25 | 100 | 42-135 | 300 | 110 | 25 |
PYD1200 | Ф 1200 | 60 | 3-15 | 50 | 18-105 | 300 | 110 | 25.3 |
PYB1750 | Ф 1700 | 250 | 25-50 | 215 | 280-480 | 245 | 160 | 50.3 |
PYZ1750 | Ф 1700 | 215 | 10-30 | 185 | 115-320 | 245 | 160 | 50.3 |
PYD1750 | Ф 1700 | 100 | 5-13 | 85 | 75-230 | 245 | 160 | 50.2 |
PYB2200 | Ф 2200 | 350 | 30-60 | 300 | 59-1000 | 220 | 280/260 | 80 |
PYZ2200 | Ф 2200 | 275 | 10-30 | 230 | 200-580 | 220 | 280/260 | 80 |
PYD2200 | Ф 2200 | 130 | 5-15 | 100 | 120-340 | 220 | 280/260 | 81.4 |
HPC高效圆锥破是我公司引进德国技术,结合目前国际上可利用金属材料的性能而设计的一种高效破碎机。它具有如下特点:
1、高效率:该机采用固定主轴、小球面轴互等的优化结构,比老式弹簧圆锥破的效率高5% ~ 15%。
2、生产能力大:该机将破碎冲程、破碎速度以及破碎腔形状的很好组合设计,使该机在破碎锥尺寸相同的情况下,比老式圆锥破产量高35% ~60%。
3、高质量的石子:该机采用特有的层压破碎原理,产生颗粒间的破碎作用,使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀。
4、更稳定的运行:当有铁块等不能破碎的硬物进入机内时,过铁保护装置会自动将其释放,然后立即复位。
5、多点分体的液压润滑控制系统,可确保该机轴承润滑的双重保护以及过载保护。
规 格型 号 | 腔 型 | 给料口尺寸(mm) | 闭口边更小排矿口(mm) | 生产能力(t/h) | 功率(KW) | 重量(t) |
HPC-160 | C | 150 | 13 | 120-240 | 160 | 13 |
F | 76 | 6 | 55-180 | |||
HPC-220 | C | 225 | 13 | 150-430 | 220 | 18 |
F | 86 | 6 | 90-260 | |||
HPC-315 | C | 290 | 13 | 190-610 | 315 | 26 |
F | 100 | 6 | 108-320 | |||
HPC-400 | C | 320 | 13 | 230-700 | 400 | 33 |
HCS高效圆锥破是我公司引进美国技术、结合国际金属材料的性能而设计的一种高效率破碎机。
1、高效率:
该机主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率。
2、生产能力大:
该机将破碎冲程、破碎速度以及破碎腔形状的很好组合设计,使该机在动锥大端直径相同的情况下,比老式弹簧圆锥破的产量高35%~60%。
3、高质量的石子:
该机采用特有的破碎腔形以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀。
4、多种腔形的中细破碎,仅仅更换定锥既可实现。
5双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑。
6、易于维修:该机结构简单而紧凑,性能稳定,不易故障。维修方便快捷。
HCS高效圆锥破技术参数:
给料口宽度(mm) | 135(100、80、50)四种 |
更大给料尺寸(mm) | 110(80、65、40) |
排料口调整范围(mm) | 6-28 |
功率(Kw) | (75~110) |
允许更大过铁尺寸(mm) | <40 |
外形尺寸 长×宽×高(mm) | 2581×1550×3276 |
重量(t) | 9.5 |
