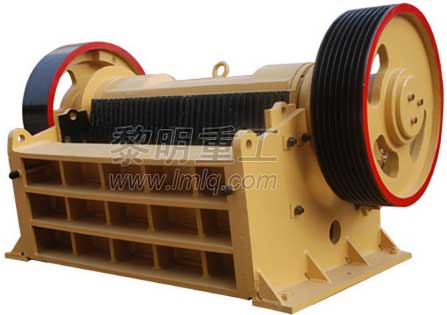

JC系列欧版鄂式破碎机具有以下特点:
1、采用很优秀的制造工艺,选用更上好的制作材料。
2、更很好的动颚总成,使其更经久耐用。
动颚总成采用高质量的铸钢件构成,通过两个大型铸钢飞轮传动。重型偏心轴亦采用锻坯进行加工,使得JC系列鄂式破碎机具有超凡的可靠性。
3、轴承座采用整体式铸钢结构。
整体铸钢轴承座能够保证与破碎机架完全配合,同时也大大增强了轴承座的径向强度,而分体式轴承座则不拥有该优点。
4、采用有限元分析技术,破碎机具有更高的强度。
5、破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致。
6、排料口调整更快捷方便。
欧版JC系列鄂式破碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单、安全和快捷。
7、选用轴承规格更大、承载能力更高。
所有JC系列鄂式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承,其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。
8、更新采用了齿形护板,增大了颚板的有效长度,产量更高。
JC系列欧版鄂式破碎机用途和适用范围
1、该系列鄂式破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石等。
2、该系列破碎机更适宜于破碎抗压强度不高于280Mpa的矿石、岩石、矿渣等,被破碎物料的更大块度不得大于技术参数表所规定。
JC系列欧版鄂式破碎机主要结构
JC系列欧版鄂式破碎机主要有机架部分、偏心轴转动部分、破碎腔工作部分、保险装置、排料口调整装置等部分组成。
1、机架部分:由侧板、前箱组件、后箱焊件等组成。
2、偏心轴转动部分:主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。
3、破碎腔工作部分:主要由定鄂板、动鄂板、侧衬板、护板等组成,是破碎物料的工作零件。
4、保险装置:由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起保险作用的零件。
5、排料口调整装置:
该装置用来调整排料口的大小尺寸,控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。
JC欧版鄂式破碎机工作原理
该系列破碎机破碎方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动鄂前后上下摆动,当动鄂推动动鄂板向定鄂板运动时,物料被压碎或劈碎。当动鄂和动鄂板在偏心轴、弹簧的作用下后退时,先前已被压碎或劈碎的物料从鄂板的下部排料口排出。随着电动机连续转动而破碎机动鄂作周期性地压碎和排泄物料,实现批量生产。
JC系列欧版鄂式破碎机主要技术参数
型号 | JC180×1300 | JC250×1000 | JC250×1300 | JC400×600 | |
进料口尺寸(mm) | 180×1300 | 250×1000 | 250×1300 | 400×600 | |
进料更大尺寸(mm) | 150 | 220 | 220 | 350 | |
排料口调整范围(mm) | 10-30 | 20-40 | 70-100 | 35-85 | |
偏心轴转速(rpm) | 320 | 330 | 290 | 250 | |
理论生产能力(t/h) | 12-35 | 15-50 | 26-85 | 15-70 | |
电动机 | 型号 | Y225M-6 | Y225M-6 | Y250M-6/Y280S-6 | Y225M-6 |
功率(Kw) | 30 | 30 | 37/45 | 30 | |
转速(rpm) | 980 | 980 | 980 | 980 | |
机器外形尺寸(L×W×H) | 1320×2150×1175 | 1400×1850×1310 | 1450×2150×1175 | 1920×1460×1840 | |
机器重量(Kg) | 6000 | 5600 | 6800 | ||
电源电压(V) | 380 | 380 | 380 | 380 | |
电源频率(Hz) | 50 | 50 | 50 | 50 |
