5X新型冲击破

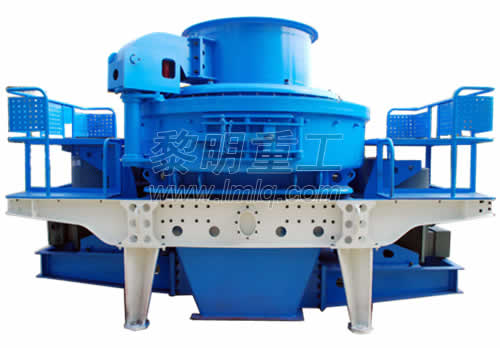

  5X冲击式破碎机又称5X制砂机,是我公司引进德国技术,同时拥有多项自主专利产权的更新一代新型制砂机,集三种破碎模式于一体,成为机制砂行业的核心设备,是一种全新的高效制砂机。

5X冲击式破碎机工作原理:
  1、5X新型冲击式破碎机中心进料:物料落入进料斗,经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出,首先与反弹后自由下落的一部分物料进行撞击,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,更后经由下部排料口排出。

5X制砂机

  2、5X新型冲击式破碎机中心进料伴随环状瀑落进料:物料落入进料斗,再经环形孔落下,被散料盘分成两股。一股经分料盘进入高速旋转的叶轮,另一股从分料盘的四周落下,进入叶轮的物料,在叶轮内被迅速加速后高速抛出,首先与散料盘四周自由落体的另一部分物料冲击破碎,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,更后经由下部排料口排出。

5X冲击式破碎机特点:
  1、深腔型转子经过优化设计后,使物料通过量提高约30%。
  2、周护板局部磨损后可上下调头使用,提高材料利用率,可提高使用寿命48%以上。
  3、组合式锤头设计,只需更换磨损的锤头部分,可降低使用成本30%以上。另外增加了副锤头,有效地防止主锤头磨损后损坏立板。
  4、更核心耐磨材料采用美国重要行业用高度耐磨耐高温材料。
  5、采用菱形冲击块,避免物料冲击磨损后损伤立板。
  6、轴承选用日本、瑞典、美国等国际品牌。
  7、更优的发射口及内部更流畅的曲线形设计,降低物料的流动阻力,大幅度提高的物料通过能力。
  8、两用散料盘,操作简单,实现两种进料方式方便转换。
  9、主轴下端特殊的密封结构,保证无油封也不漏油。
  10、采用日本原装进口配件的液压开盖装置,可方便快捷的移动上盖,使更换检修机体内部机件省工省力
  11、选用高防护等级的电机。该类型电机具有效率高、噪音低等特点。符合国际电工委员会(IEC)标准,F级绝缘, IP54/55防护等级。

5X冲击式破碎机用途:
  5X冲击式碎石机广泛应用于各种金属和非金属矿、水泥、耐火材料、磨料、玻璃原料、建筑骨料,机制砂、冶金等行业。适用中细碎不同硬度的各种矿石和岩石,如铁矿石、有色金属矿石、金刚砂、铝矾土、石英砂、棕刚玉、珍珠岩、玄武岩等高硬度物料的中细碎作业。
5X新型冲击式破碎机主要组成部件:
  铆接的机座部件、主轴装配总成、转子部总成、传动电机部、机架总成(包含上下机架部)、液压顶起回转装置及两侧的踏板架。辅助部分由电气系统、润滑系统。

5X冲击式破碎机主要技术参数:

型号 5X7615 5X8522 5X9532 5X1145
通过量(t/h)/td> 瀑落与中心进料 150~280 240~380 350~540 500~640
全中心进料 70~140 120~200 180~280 250~360
更大入料尺寸(mm) 软料 <35 <40 <45 <50
硬料 <30 <35 <40 <45
转速(r/min) 1700~1900 1500~1700 1300~1510 1100~1310
双电机功率kW 110~150 180~220 260~320 400~440
外形尺寸 长×宽×高(mm) 4100×2330×2300 4140×2500×2700 4560×2600×2900 5100×2790×3320
重量(t) 8.6 11.8 17.5 27.5
电源 380v,50Hz
稀油润滑站 双油泵电机功率 2X0.31kW
安全保护 双油互补供油;无油流自动停机;水冷降温;冬季电机加热启动
油箱加热功率 2kW
外形尺寸

长×宽×高(mm)
820X520X1270
